Récepteur nanomodule X3D Delta Dore 6351413 pour commande 1 voie d'éclairage avec variation, câblage phase et neutre.

Le Tyxia 5640 permet la commande d'un circuit d'éclairage à partir d'un ou plusieurs émetteurs radio (télécommande, application Tydom, émetteur Tyxia...). Permet également la création d'ambiance lumineuse.

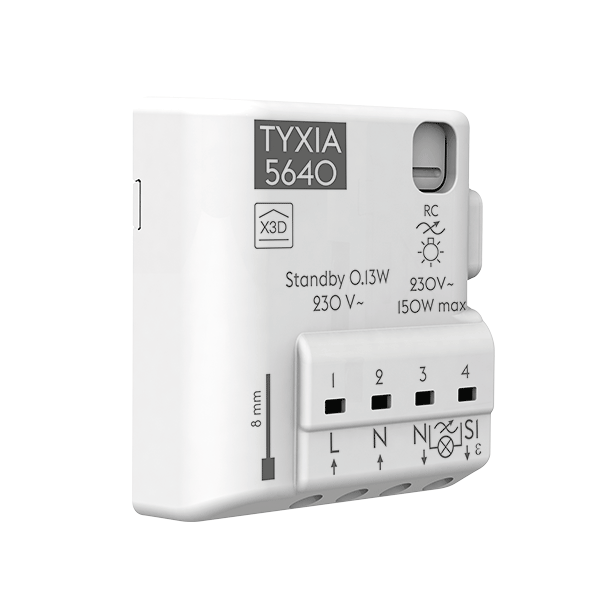

Nanomodule 1 voie d'éclairage TYXIA 5640 Delta Dore

Description du produit

Le TYXIA 5640 Delta Dore est un récepteur variateur d’éclairage radio X3D conçu pour piloter, allumer, éteindre et faire varier l’intensité lumineuse d’un éclairage compatible. Il s’installe dans une boîte d’encastrement derrière un bouton poussoir de commande ou derrière un plafonnier, afin d’ajouter une commande radio à une installation d’éclairage tout en conservant une commande locale filaire.

Grâce à sa fonction variation, le TYXIA 5640 permet de régler l’intensité lumineuse de 0 % à 100 % selon le mode de fonctionnement sélectionné. Il peut être utilisé avec un simple bouton poussoir ou un double bouton poussoir pour gérer la marche, l’arrêt, la variation vers le haut et la variation vers le bas. Le mode 1, activé par défaut, mémorise le dernier niveau intermédiaire atteint afin de retrouver facilement une ambiance lumineuse confortable.

Le TYXIA 5640 est compatible avec plusieurs types de charges, notamment les lampes halogènes ou incandescentes 230 V, certaines fluocompactes 230 V, certaines LED 230 V, ainsi que des éclairages 12 V avec transformateur compatible. Il dispose d’un réglage automatique de la plage de variation à la mise sous tension, avec possibilité d’ajuster manuellement les seuils minimum et maximum si le comportement de l’éclairage doit être optimisé.

Caractéristiques principales

• Récepteur variateur d’éclairage radio
• Compatible technologie X3D Delta Dore
• Permet l’allumage et l’extinction de l’éclairage
• Permet la variation de 0 % à 100 %
• Installation derrière bouton poussoir
• Installation possible derrière plafonnier
• Raccordement du luminaire sur bornes dédiées
• Compatible simple bouton poussoir
• Compatible double bouton poussoir
• Commande locale filaire possible
• Commande radio possible avec émetteur X3D compatible
• Compatible avec TYXIA 2600 selon installation
• Compatible avec TYDOM selon installation
• Mode 1 avec mémorisation du niveau intermédiaire
• Mode 2 sans mémorisation du niveau intermédiaire
• Réglage automatique de la plage de variation
• Réglage manuel possible du seuil minimum
• Réglage manuel possible du seuil maximum
• Retour possible au réglage automatique
• Association radio avec émetteur compatible
• Jusqu’à 16 émetteurs associés
• Suppression d’une association possible
• Suppression de toutes les associations possible
• Reset usine possible
• Indice IP40 en boîte d’encastrement

Fonctionnalités avancées

Variation d’éclairage avec mémoire d’ambiance

Le TYXIA 5640 permet d’adapter précisément l’intensité lumineuse selon l’usage de la pièce. En mode 1, il mémorise le dernier niveau intermédiaire atteint, ce qui permet de retrouver une ambiance lumineuse déjà réglée. Cette fonction est idéale pour un salon, une chambre, une salle à manger ou un espace professionnel nécessitant un éclairage modulable.

Commande simple ou double bouton poussoir

Le récepteur peut fonctionner avec un simple bouton poussoir ou un double bouton poussoir. En simple bouton, les appuis courts et maintenus permettent de gérer l’allumage, l’extinction et la variation. En double bouton, le bouton 1 permet la marche et la variation vers le haut, tandis que le bouton 2 permet l’arrêt et la variation vers le bas. Cette souplesse facilite l’intégration dans différents types d’appareillages.

Réglage automatique ou manuel de la variation

Le TYXIA 5640 règle automatiquement les valeurs minimum et maximum de la plage de variation à la mise sous tension. Si le résultat n’est pas optimal, notamment avec certaines lampes LED ou fluocompactes compatibles, les seuils peuvent être ajustés manuellement. Il est également possible de revenir au réglage automatique de la plage de variation afin de relancer une configuration propre.

Compatibilité

Le TYXIA 5640 Delta Dore est compatible avec les éclairages adaptés à la variation et avec les émetteurs radio X3D Delta Dore compatibles. Il peut être associé à une commande locale simple ou double bouton poussoir, à un émetteur comme le TYXIA 2600 selon installation, ou à une solution TYDOM compatible pour le pilotage radio. La compatibilité dépend du type de lampe raccordée, de la puissance de la charge, du mode de fonctionnement choisi et du respect de la règle importante consistant à ne pas mélanger différents types de charges sur la même sortie.

Spécifications techniques TYXIA 5640 Delta Dore

• Marque : Delta Dore
• Modèle : TYXIA 5640
• Type de produit : récepteur variateur d’éclairage
• Usage : pilotage et variation d’éclairage
• Technologie radio : X3D
• Fréquence radio : 868,7 MHz à 869,2 MHz
• Catégorie récepteur : catégorie 2
• Alimentation : 230 V
• Consommation : 0,26 VA
• Consommation en veille : 0,13 W
• Nombre d’émetteurs associés : 16 maximum
• Commande locale : simple bouton poussoir ou double bouton poussoir
• Bornes de commande locale : IN1, COM, IN2
• Raccordement luminaire : bornes 3 et 4
• Raccordement alimentation 230 V : bornes 1 et 2
• Longueur maximale des fils de commande locale : jusqu’à 10 m
• Modes de fonctionnement : 2 modes
• Mode 1 : marche/arrêt avec variation et mémorisation du niveau intermédiaire
• Mode 2 : marche/arrêt avec variation sans mémorisation du niveau intermédiaire
• Variation : de 0 % à 100 %
• Réglage automatique de la plage de variation : oui
• Réglage seuil minimum : oui
• Réglage seuil maximum : oui
• Retour au réglage automatique : oui
• Association radio : oui
• Suppression d’une association : oui
• Suppression de toutes les associations : oui
• Reset usine : oui
• Température de stockage : de -10°C à +70°C
• Température de fonctionnement : de -10°C à +40°C
• Indice IP : IP40 en boîte d’encastrement
• Dimensions : 41 x 36 x 14,5 mm
• Section de raccordement : 0,75 à 1,5 mm²
• Protection électrique : coupe-circuit 20 A maximum obligatoire
• Compatibilité charge : halogène 230 V ou incandescente 230 V
• Compatibilité charge : fluocompacte 230 V à économie d’énergie
• Compatibilité charge : ampoule LED 230 V
• Compatibilité charge : halogène ou LED 12 V TBT avec transformateur électronique AC ou DC
• Compatibilité charge : halogène 12 V TBT avec transformateur ferromagnétique ou torique
• Compatibilité charge : tube fluorescent
• Puissance halogène ou incandescente 230 V : jusqu’à 150 W
• Puissance fluocompacte 230 V : jusqu’à 100 W
• Puissance LED 230 V : jusqu’à 100 W
• Puissance halogène ou LED 12 V avec transformateur compatible : jusqu’à 100 W
• Puissance halogène 12 V avec transformateur ferromagnétique ou torique : jusqu’à 150 W
• Restriction : ne pas raccorder différents types de charges sur la sortie
• Usage recommandé : variation d’éclairage radio X3D avec raccordement luminaire

Achetez dès maintenant

Achetez dès maintenant le TYXIA 5640 Delta Dore chez Domotec Services et ajoutez une variation d’éclairage radio X3D à votre installation avec un récepteur compact, discret et adapté aux projets de rénovation comme aux installations domotiques modernes. Société créée en 2009, Domotec Services met à votre disposition son expertise technique, ses conseils spécialisés et des prix compétitifs pour vous aider à choisir le bon module Delta Dore selon vos lampes, votre bouton poussoir, votre installation X3D et vos besoins de confort lumineux.

FAQ – Réalisé par Domotec Services – NE PAS COPIER

Descriptif original rédigé par Domotec Services – Tous droits réservés. Reproduction interdite sans autorisation.

Schéma de câblage Tyxia 5640

Câblage du TYXIA 5640 Delta Dore sur un éclairage dimmable
