Récepteur nanomodule radio X3D TYXIA 5650 Delta Dore 6351414 pour commande 1 voie d'éclairage avec variation, câblage sans neutre.

Le Tyxia 5650 permet la commande d'un circuit d'éclairage sans fil avec télécommande, box domotique (application IOS&Android) ou tout autre émetteur X3D compatible. Ref Delta Dore: 6351414. Nom commercial Delta Dore: TYXIA 5650.

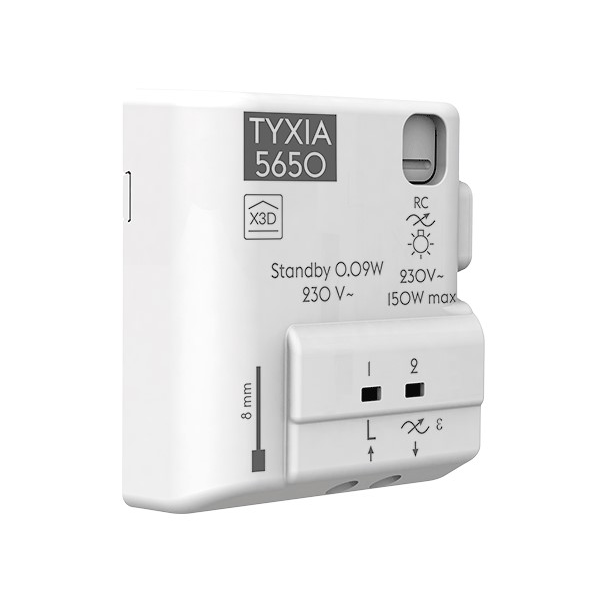

Nanomodule 1 voie d'éclairage avec variation TYXIA 5650 Delta Dore

Description du produit

Le TYXIA 5650 Delta Dore est un récepteur variateur d’éclairage radio X3D conçu pour piloter et faire varier l’intensité lumineuse d’un éclairage compatible. Installé dans une boîte d’encastrement derrière un bouton poussoir ou derrière un plafonnier, il permet de transformer un éclairage classique en éclairage radio pilotable, tout en conservant une commande locale filaire.

Grâce à sa fonction variation, le TYXIA 5650 permet d’ajuster l’intensité lumineuse de 0 % à 100 % selon le mode choisi. Il peut fonctionner avec un simple bouton poussoir ou un double bouton poussoir, pour gérer l’allumage, l’extinction, la variation vers le haut et la variation vers le bas. Il peut également mémoriser un niveau intermédiaire d’éclairage afin de retrouver facilement une ambiance lumineuse adaptée à l’usage de la pièce.

Compatible avec plusieurs types de charges, le TYXIA 5650 s’intègre dans les installations d’éclairage modernes ou en rénovation. Il prend en charge les lampes halogènes ou incandescentes 230 V, certaines fluocompactes 230 V, certaines LED 230 V, ainsi que des éclairages 12 V avec transformateur compatible. Pour un fonctionnement homogène, il est important de raccorder des charges identiques sur la sortie et de respecter les puissances admissibles.

Caractéristiques principales

• Récepteur variateur d’éclairage radio
• Compatible technologie X3D Delta Dore
• Permet le pilotage ON/OFF de l’éclairage
• Permet la variation d’éclairage de 0 % à 100 %
• Installation derrière bouton poussoir
• Installation possible derrière plafonnier
• Compatible simple bouton poussoir
• Compatible double bouton poussoir
• Commande locale possible
• Commande radio possible avec émetteur X3D compatible
• Compatible avec TYXIA 2600 selon installation
• Compatible avec TYDOM selon installation
• Mode 1 avec mémorisation du dernier niveau intermédiaire
• Mode 2 sans mémorisation de niveau intermédiaire
• Réglage manuel du seuil minimum de variation
• Réglage manuel du seuil maximum de variation
• Association radio avec émetteur compatible
• Jusqu’à 16 émetteurs associés
• Suppression d’une association possible
• Suppression de toutes les associations possible
• Reset usine possible
• Consommation en veille 0,09 W
• Indice IP40 en boîte d’encastrement
• Format compact 41 x 36 x 14,5 mm

Fonctionnalités avancées

Variation d’éclairage avec commande locale

Le TYXIA 5650 permet de piloter un éclairage compatible depuis un bouton poussoir local. Avec un simple bouton poussoir, un appui bref permet d’allumer ou d’éteindre l’éclairage, tandis qu’un appui maintenu permet de faire varier l’intensité. Avec un double bouton poussoir, un bouton peut être dédié à la marche et à la variation vers le haut, tandis que l’autre permet l’arrêt et la variation vers le bas.

Deux modes de fonctionnement

Le récepteur propose deux modes de fonctionnement. Le mode 1, activé par défaut, permet une marche/arrêt avec variation de 0 % à 100 % et mémorisation du dernier niveau intermédiaire atteint. Le mode 2 permet également une marche/arrêt avec variation de 0 % à 100 %, mais sans mémorisation du niveau intermédiaire. Cette configuration permet d’adapter le comportement de l’éclairage aux habitudes de l’utilisateur.

Réglage des seuils de variation

Le TYXIA 5650 permet de régler manuellement les valeurs minimale et maximale de la plage de variation. Cette fonction est particulièrement utile avec certaines lampes LED ou fluocompactes compatibles, afin d’obtenir une variation stable, confortable et adaptée à la charge raccordée. Ces réglages permettent d’éviter les niveaux trop faibles ou trop élevés lorsque le comportement de l’éclairage doit être ajusté.

Compatibilité

Le TYXIA 5650 Delta Dore est compatible avec les éclairages adaptés à la variation et avec les émetteurs radio X3D Delta Dore compatibles. Il peut être associé à une commande locale simple ou double bouton poussoir, à un émetteur comme le TYXIA 2600 selon installation, ou à une solution TYDOM compatible pour le pilotage radio. La compatibilité dépend du type de lampe raccordée, de la puissance de la charge, du mode de fonctionnement sélectionné et du respect de la règle importante consistant à ne pas mélanger différents types de charges sur la même sortie.

Spécifications techniques TYXIA 5650 Delta Dore

• Marque : Delta Dore
• Modèle : TYXIA 5650
• Type de produit : récepteur variateur d’éclairage
• Usage : pilotage et variation d’éclairage
• Technologie radio : X3D
• Fréquence radio : 868,7 MHz à 869,2 MHz
• Alimentation : 230 V
• Consommation : 0,17 VA
• Consommation en veille : 0,09 W
• Nombre d’émetteurs associés : 16 maximum
• Commande locale : simple bouton poussoir ou double bouton poussoir
• Bornes de commande locale : IN1, COM, IN2
• Longueur maximale des fils de commande locale : jusqu’à 10 m
• Modes de fonctionnement : 2 modes
• Mode 1 : marche/arrêt avec variation et mémorisation du niveau intermédiaire
• Mode 2 : marche/arrêt avec variation sans mémorisation du niveau intermédiaire
• Variation : de 0 % à 100 %
• Réglage seuil minimum : oui
• Réglage seuil maximum : oui
• Association radio : oui
• Suppression d’une association : oui
• Suppression de toutes les associations : oui
• Reset usine : oui
• Température de stockage : de -10°C à +70°C
• Température de fonctionnement : de -10°C à +40°C
• Indice IP : IP40 en boîte d’encastrement
• Dimensions : 41 x 36 x 14,5 mm
• Section de raccordement : 0,75 à 1,5 mm²
• Protection électrique : coupe-circuit 20 A maximum obligatoire
• Compatibilité charge : halogène 230 V ou incandescente 230 V
• Compatibilité charge : fluocompacte 230 V à économie d’énergie
• Compatibilité charge : ampoule LED 230 V
• Compatibilité charge : halogène ou LED 12 V TBT avec transformateur électronique AC ou DC
• Compatibilité charge : halogène 12 V TBT avec transformateur ferromagnétique ou torique
• Compatibilité charge : tube fluorescent
• Puissance halogène ou incandescente 230 V : jusqu’à 150 W
• Puissance LED 230 V : de 6 à 100 W
• Puissance halogène ou LED 12 V avec transformateur compatible : de 6 à 100 W
• Puissance halogène 12 V avec transformateur ferromagnétique ou torique : jusqu’à 150 W
• Restriction : ne pas raccorder différents types de charges sur la sortie
• Usage recommandé : variation d’éclairage radio X3D

Achetez dès maintenant

Achetez dès maintenant le TYXIA 5650 Delta Dore chez Domotec Services et ajoutez une variation d’éclairage radio X3D à votre installation avec un récepteur compact, discret et adapté aux projets de rénovation comme aux installations domotiques modernes. Société créée en 2009, Domotec Services met à votre disposition son expertise technique, ses conseils spécialisés et des prix compétitifs pour vous aider à choisir le bon module Delta Dore selon vos lampes, votre bouton poussoir, votre installation X3D et vos besoins de confort lumineux.

FAQ – Réalisé par Domotec Services – NE PAS COPIER

Descriptif original rédigé par Domotec Services – Tous droits réservés. Reproduction interdite sans autorisation.

Schéma de câblage Tyxia 5650

Câblage du TYXIA 5650 Delta Dore sur un éclairage dimmable
