Passerelle OMS X3D capteur de consommations TYWATT 5500 Delta Dore

Description du produit

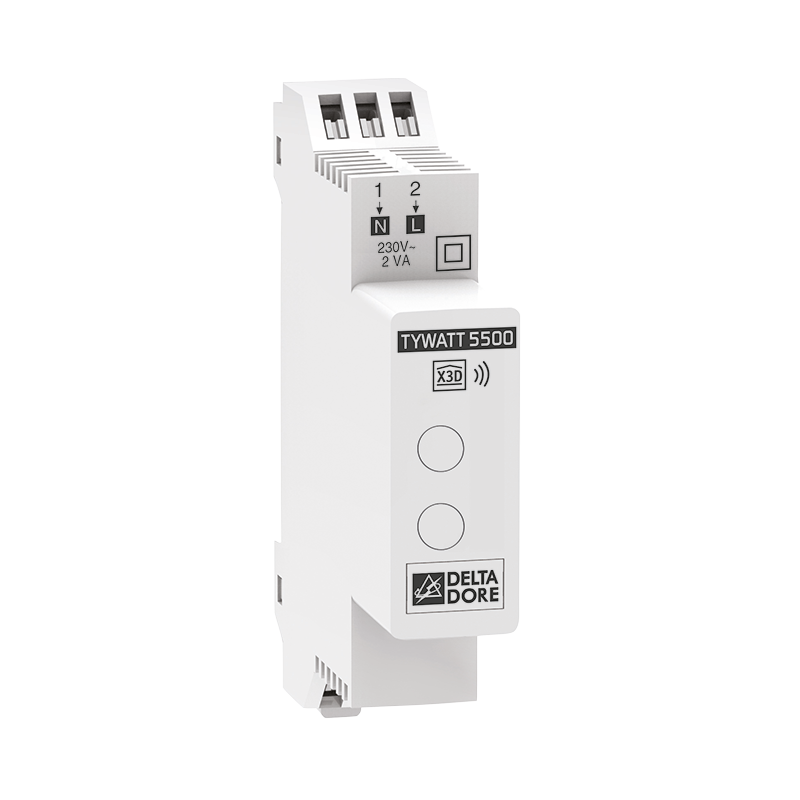

Le TYWATT 5500 Delta Dore est une passerelle OMS/X3D conçue pour associer des compteurs DIEHL à une installation Delta Dore compatible. Installé dans une armoire électrique sur rail DIN, il permet de faire communiquer des compteurs OMS avec un équipement Delta Dore compatible, notamment un TYBOX 1010WT ou un TYWATT 1000, afin de remonter les informations de consommation.

Cette passerelle permet de gérer jusqu’à 3 compteurs DIEHL compatibles, avec identification par code unique à 8 chiffres. Selon le type de compteur associé, le TYWATT 5500 peut être utilisé pour suivre l’eau froide, le chauffage ou l’eau chaude sanitaire. Il constitue donc une solution adaptée aux installations où l’on souhaite intégrer des compteurs OMS dans un environnement radio X3D Delta Dore.

Le TYWATT 5500 fonctionne en 230 V, avec une consommation de 2 VA, et communique en radio 868 MHz avec une portée annoncée jusqu’à 100 m selon les conditions d’installation. Son format 1 module permet une intégration compacte dans le tableau électrique, avec un coupe-circuit obligatoire de type 2 A et une installation recommandée en armoire électrique non métallique, éloignée des sources de fortes interférences électriques.

Caractéristiques principales

• Passerelle OMS/X3D pour compteurs DIEHL
• Compatible radio X3D Delta Dore
• Association possible avec TYBOX 1010WT selon installation
• Association possible avec TYWATT 1000 selon installation
• Gestion jusqu’à 3 compteurs maximum
• Identification compteur par code unique à 8 chiffres
• Compatible compteur eau froide selon configuration
• Compatible compteur chauffage selon configuration
• Compatible compteur eau chaude sanitaire selon configuration
• Installation sur rail DIN en armoire électrique non métallique

Fonctionnalités avancées

Passerelle entre compteurs OMS et radio X3D

Le TYWATT 5500 assure la liaison entre des compteurs DIEHL compatibles OMS et une installation Delta Dore en radio X3D. Il permet d’intégrer les informations issues des compteurs dans un système compatible afin de suivre différents postes comme l’eau froide, le chauffage ou l’eau chaude sanitaire selon la configuration retenue.

Association avec TYBOX 1010WT ou TYWATT 1000

Pour une utilisation avec un TYBOX 1010WT ou un TYWATT 1000, les menus de configuration adaptés doivent être paramétrés afin de déclarer correctement les compteurs associés. L’association radio s’effectue depuis le menu dédié de l’équipement compatible, puis par un appui bref sur la touche du TYWATT 5500.

Configuration des compteurs DIEHL

Chaque compteur DIEHL compatible possède un code unique à 8 chiffres à saisir lors de la configuration. Sur les modèles SHARKY, les 8 derniers chiffres du code-barres ou du Datamatrix doivent être relevés. Une fois le code validé, l’affichage indique que le compteur est associé, puis le premier index de consommation apparaît après quelques secondes.

Applications idéales

• Intégration de compteurs DIEHL OMS dans une installation Delta Dore compatible pour le suivi de l’eau froide, du chauffage ou de l’eau chaude sanitaire.
• Installation résidentielle ou petit tertiaire équipée d’un TYBOX 1010WT ou d’un TYWATT 1000 nécessitant une passerelle OMS/X3D.

Compatibilité

Le TYWATT 5500 Delta Dore est compatible avec les compteurs DIEHL OMS adaptés et peut être associé à un TYBOX 1010WT ou à un TYWATT 1000 selon l’installation. La compatibilité dépend du type de compteur, du code d’identification renseigné, du paramétrage des menus de l’équipement associé, du nombre de compteurs à intégrer et de la qualité de la liaison radio X3D dans l’environnement d’installation.

Spécifications techniques TYWATT 5500 Delta Dore

• Marque : Delta Dore
• Modèle : TYWATT 5500
• Type de produit : passerelle OMS/X3D pour compteurs DIEHL
• Usage : association de compteurs OMS avec une installation Delta Dore compatible
• Alimentation : 230 V, 50 Hz
• Consommation : 2 VA
• Technologie radio : 868 MHz
• Norme radio : EN 300 220
• Portée radio : jusqu’à 100 m selon installation
• Température de stockage : de -10°C à +70°C
• Température de fonctionnement : de 0°C à +55°C
• Section de raccordement : 1,5 mm²
• Longueur maximale de raccordement : 100 m
• Longueur de dénudage : 8 mm
• Indice IP : IP30
• Dimensions : 1 module, 18 x 90 x 71 mm
• Installation : rail DIN en armoire électrique non métallique
• Protection électrique : coupe-circuit 2 A obligatoire
• Nombre de compteurs associés : 3 compteurs maximum
• Type de compteurs : compteurs DIEHL compatibles OMS
• Types de compteurs configurables : eau froide, chauffage, eau chaude sanitaire
• Effacement des associations : oui, par appui maintenu 20 secondes
• Signalisation effacement : voyant rouge clignotant puis rouge fixe
• Usage recommandé : passerelle OMS/X3D pour suivi de compteurs compatibles
