Vidéo DS-PM1-I1-WE Hikvision AX PRO

Découvrez en vidéo le transmetteur une entrée DS-PM1-I1-WE Hikvision AX PRO, un module sans fil conçu pour connecter un détecteur filaire tiers compatible à une installation d’alarme AX PRO. Dans cette présentation réalisée dans le showroom Domotec Services, Alexandre Turpin vous explique son rôle et son intérêt pour intégrer certains périphériques filaires dans l’écosystème Hikvision.

Grâce à son entrée alarme, son entrée anti-sabotage, sa fonction AM/OUT, sa sortie 3,3 V jusqu’à 10 mA, sa communication bidirectionnelle 868 MHz et sa portée annoncée jusqu’à 1600 m en champ libre, le DS-PM1-I1-WE permet de compléter une installation Hikvision AX PRO avec davantage de possibilités d’intégration.

Système d'alarme AX PRO HIKVision

Découvrez une vidéo de présentation du système d'alarme connecté parmi les plus performants du marché professionnel: AX PRO.

AX PRO HIKVision vous permettra de sécuriser votre villa ou vos locaux efficacement, sans grand travaux !

Transmetteur DS-PM1-I1-WE Hikvision AX PRO

Description du produit

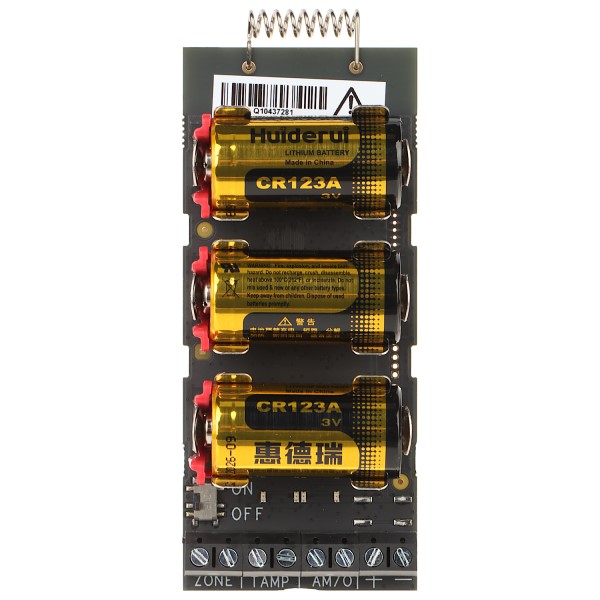

Le DS-PM1-I1-WE Hikvision AX PRO est un transmetteur sans fil une entrée conçu pour intégrer des détecteurs filaires tiers dans un système d’alarme Hikvision AX PRO. Il permet de rendre compatible un détecteur filaire avec l’écosystème AX PRO en transmettant les informations d’alarme vers la centrale sans nécessiter de liaison filaire directe jusqu’au système.

Grâce à son entrée de zone, son entrée anti-sabotage et sa fonction AM/OUT, ce module permet de reprendre un détecteur filaire compatible et de l’associer à une installation AX PRO. Il peut également fournir une alimentation 3,3 V jusqu’à 10 mA aux périphériques connectés, selon les besoins et les limites prévues par la notice.

Compact, alimenté par 3 piles CR123 et conçu pour être placé dans un détecteur compatible, le DS-PM1-I1-WE bénéficie d’une communication bidirectionnelle 868 MHz, d’une portée RF annoncée jusqu’à 1600 m en champ libre et d’indicateurs LED pour l’association, l’alarme, la panne et la force du signal. Il constitue une solution pratique pour moderniser ou compléter une installation Hikvision AX PRO avec certains détecteurs filaires existants.

Caractéristiques principales

• Transmetteur sans fil une entrée pour système Hikvision AX PRO
• Permet de connecter des détecteurs filaires tiers à l’alarme AX PRO
• 1 entrée alarme
• 1 entrée anti-sabotage
• 1 fonction AM/OUT pour anti-masquage ou sortie
• Sortie alimentation 3,3 V jusqu’à 10 mA
• Communication bidirectionnelle
• Fréquence radio 868 MHz
• Modulation 2GFSK
• Portée RF annoncée jusqu’à 1600 m en champ libre
• Voyants LED pour association, alarme, panne et force du signal
• Interrupteur marche/arrêt intégré
• Port série intégré
• Alimentation par 3 piles CR123 3 V
• Format compact pour intégration dans un détecteur compatible

Fonctionnalités avancées

Intégration de détecteurs filaires tiers

Le DS-PM1-I1-WE permet de connecter certains détecteurs filaires tiers au système d’alarme Hikvision AX PRO. Il est particulièrement utile lorsqu’un site dispose déjà de détecteurs filaires que l’on souhaite intégrer dans une solution AX PRO sans remplacer l’ensemble du matériel.

Entrée alarme et entrée sabotage

Le module dispose d’une entrée de zone pour le signal d’alarme et d’une entrée anti-sabotage. Cette conception permet de transmettre à la centrale AX PRO les événements principaux du détecteur raccordé, notamment l’alarme et les informations liées à une tentative de sabotage.

Fonction AM/OUT

La borne AM/OUT permet une utilisation en anti-masquage ou en sortie selon le câblage et la configuration du détecteur compatible. Cette fonction offre davantage de possibilités d’intégration avec certains périphériques filaires.

Sortie alimentation 3,3 V

Le DS-PM1-I1-WE peut fournir une alimentation 3,3 V jusqu’à 10 mA aux périphériques connectés. Cette sortie doit être utilisée dans le respect des caractéristiques du détecteur raccordé et des limites indiquées dans la notice.

Communication radio bidirectionnelle

Grâce à sa communication bidirectionnelle 868 MHz, le transmetteur échange avec le système AX PRO et permet une intégration fiable dans l’installation. La portée RF annoncée jusqu’à 1600 m en champ libre permet une grande souplesse d’installation, sous réserve des conditions réelles du bâtiment.

Applications idéales

• Intégration d’un détecteur filaire tiers dans une installation Hikvision AX PRO
• Modernisation partielle d’une installation existante avec conservation de certains détecteurs filaires
• Ajout d’un périphérique filaire compatible dans un système d’alarme sans fil AX PRO

Compatibilité

Le DS-PM1-I1-WE est conçu pour fonctionner avec les systèmes d’alarme Hikvision AX PRO compatibles. Il est destiné à être placé dans un détecteur compatible ou un détecteur adapté à une intégration sans fil. Avant installation, il est indispensable de vérifier la compatibilité du détecteur filaire raccordé, son type de sortie, ses besoins d’alimentation et la configuration de câblage nécessaire.

Spécifications techniques DS-PM1-I1-WE Hikvision AX PRO

• Type de produit : transmetteur sans fil une entrée
• Référence : DS-PM1-I1-WE
• Gamme : Hikvision AX PRO
• Fonction principale : intégration de détecteurs filaires tiers dans le système AX PRO
• Fréquence RF : 868 MHz
• Modulation : 2GFSK
• Méthode de communication : bidirectionnelle
• Portée RF annoncée : jusqu’à 1600 m en champ libre
• Entrées : 1 alarme, 1 anti-sabotage
• PGM : 1, AM/Sortie
• Sortie 3,3 V : 1 sortie jusqu’à 10 mA
• Interrupteur d’alimentation : 1
• Port série : 1
• Statut des voyants : alarme/sabotage rouge, défaillance orange, force du signal vert/rouge
• Alimentation : 3 piles CR123 3 V
• Puissance de sortie : 3,21 V à 3,35 V
• Tension nominale : 3,3 V
• Intensité maximale : 47,85 mA
• Courant de repos : 40,29 uA
• Tension : 3 VCC
• Température de fonctionnement : -10 °C à 55 °C
• Humidité de fonctionnement : 10 % à 90 %
• Dimensions : 102 x 41 x 20 mm
• Poids sans batterie : 35 g
• Poids avec batterie : 90 g
• Installation : à placer dans un détecteur compatible
